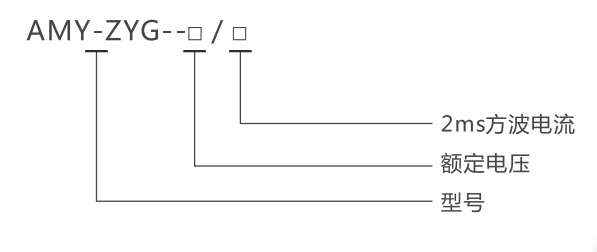

AMV-ZYG智能消谐及过电压抑制柜
我国3- 35kV系统中存在如下几种过电压:断路器动作过程中产生的操作过电压、电容元件和非线性电感在—定条件下产生的谐振过电压、雷击时产生的大气过电压和单相接地时产生的弧光过电压等。此类事故发生的原因,除了与系统中安装的过电压保护装置的性能有关外,系统本身的复杂性对过电压装置 的选择有若重要的影响,对于不同的系统,选择过电压保护时需考虑系统输配电线路的类型,输配电线 路的网络结构,负载的性质和系统的接地方式等等。
针对如此复杂的系统,难以孤立的使用某种或某几种过电压保护装萱来全面抑制各种类型的系统过电压。针对目前中压系统过电压防治的现状,智能消谐及过电压抑制柜,可消除系统中过电压保护元件及装置的保护死区,优化系统过电压的保护特性。
智能消谐及过电压抑制柜适用于发电、变电和用电企业的3-35 kV电力系统,并可替代电压互感器柜、专用避雷器柜等。

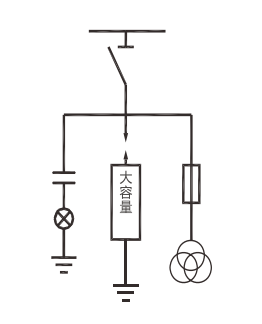

智能消谐及过电压抑制柜内采用我公司研制的专用元件——大容量综合过电压保护器,能过有效平缓过电压的上升前言并削平电压尖峰,并能够耐受过电压产生的超大能量,该专用元件与过电压保护器及消弧柜的保护特性相匹配,可以全面消除系统过电压保护的死区。
智能消谐及过电压抑制柜在正常运行时,柜内智能装置实时变短的检测PT提供的电压信号,一旦发生PT断线、过压、欠压、低电压、谐振、弧光接地等现象,智能装置利用DSP高速、重复的数据处理能力实现傅立页分析,通过对电压互感器 PT的二次电压进行采集、判断,纪实准确地对系统各种状态进行分析,判断出系统的故障情况,并显示故障类别,输出相应的开关量接点信号,用于报警。
当系统出现谐振,智能消谐及过电压抑制柜智能消谐装置根据系统谐振的不同频率实现快速动作,输出相应的开关量节点,用于报警,并快速实现液晶显示。
智能消谐及过电压抑制柜具有RS485接口,配有标准的Modbus通讯规约,与用户微机监控系统实现数据远距离通讯和数据传达。

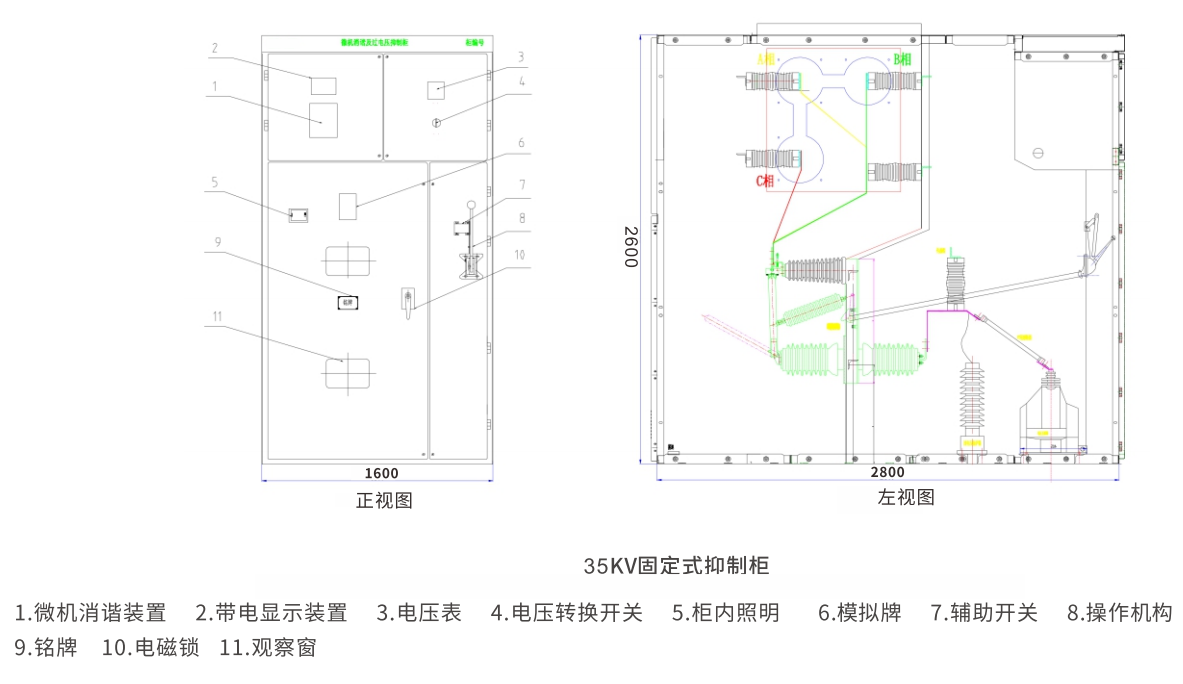

整套装置为固定式后手车式开关柜,外型尺寸可根据用户要求加工,对6KV、lOKV的柜体,考虑今后用户检修方便,宽度—般不小于800mm,对于35KV柜体,宽度—般不小于1800mm; 深度和高度可以按照与其并柜的柜体尺寸来定。
